AMF Senkrecht Spanner 6803 Größe 2

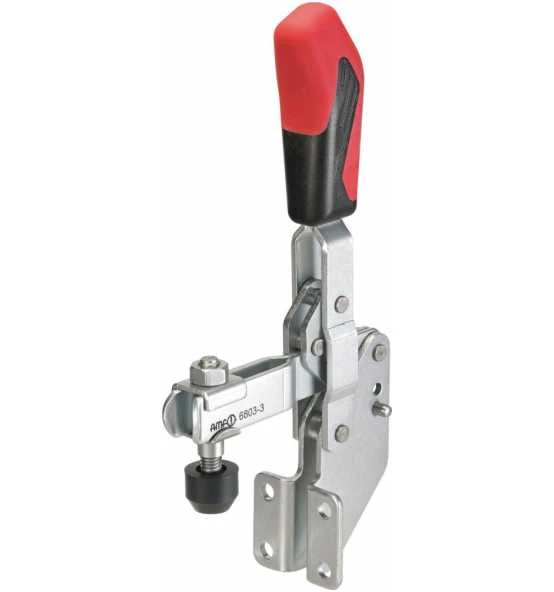

Senkrechtspanner mit Winkelfuß

Schnellspanner arbeiten nach dem Kniehebelprinzip, es ergeben sich dadurch folgende Vorteile: weite und schnelle Öffnung des Spanners. Völlige Freilegung und ungehinderte Entnahme des Werkstückes. Die hohe Endübersetzung bringt bei geringem Kraftaufwand große Spannkräfte. Die Selbsthemmung in der Spannstellung verhindert das Öffnen des Spanners durch die Bearbeitungskräfte. Die Wahl der richtigen Spannergröße ist von den Kräften abhängig (siehe Tabellen). Die Kräfte werden in kN angegeben und unterscheiden sich in Haltekraft F1 oder F2.

Anwendungsgebiete: Die günstigen Kraft- und Bewegungsverhältnisse und die leichte Handhabung ermöglichen eine vielseitige Anwendung der Schnellspanner. Sie werden in der Metallindustrie zum Bohren, Schweißen, Biegen, Schleifen, Prüfen und Montieren genauso vorteilhaft eingesetzt wie in der Holz- und Kunststoffbearbeitung in Leim-, Bohr-, Schneid- und Fräsvorrichtungen.

Die Spannkraft ist die Kraft, die beim Schließen des Spanners vom Spannarm auf das Werkstück ausgeübt wird. Im Gegensatz zu den Pneumatikspannern lassen sich bei den Handspannern die Spannkräfte nicht angeben, da sie von der Bedienungsperson abhängig sind.

Die Haltekraft ist die Kraft, die der geschlossene Spannarm den am Werkstück auftretenden Bearbeitungskräften entgegensetzt und ohne bleibende Verformung aushält. Sie ist größer als die Spannkraft, da bei geschlossenem Spanner beim Zurückdrücken der Hebeltotpunkt überwunden werden muss.

Niete aus rostfreiem Stahl, die in einsatzgehärteten Lagerbuchsen laufen. Lagerstellen gefettet. Mit offenem Haltearm, ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff. Komplett mit vergüteter, verzinkter Andrückschraube. Zur seitlichen Montage. Verzinkt und passiviert.

Eigenschaften
Größe:	2
Andrückschraube:	M 6 x 35
Haltekraft F1 in kN:	1
Haltekraft F2 in kN:	1,2
Gesamthöhe:	176,5
Spannarmlänge:	77 mm
Spannhebellänge:	180 mm
Gewicht:	220
Haltekraft F1:	1,0 kN
Haltekraft F2:	1,2 kN
