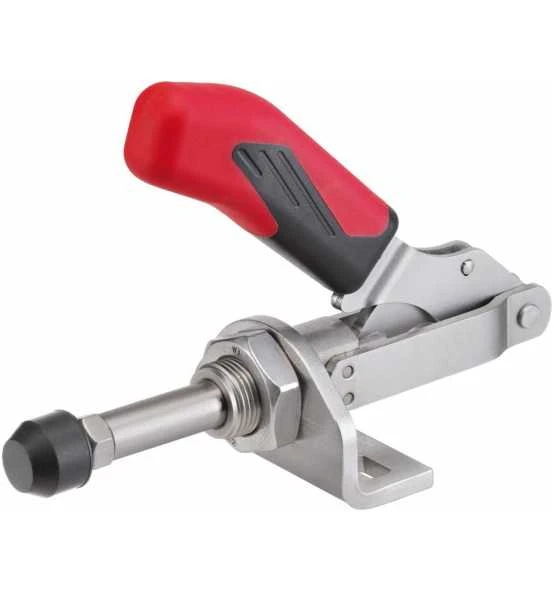

AMF Schubstangenspanner 6841 Größe 5 M27

Schubstangenspanner mit kleinem Winkelfuß

Schnellspanner arbeiten nach dem Kniehebelprinzip, es ergeben sich dadurch folgende Vorteile: weite und schnelle Öffnung des Spanners. Völlige Freilegung und ungehinderte Entnahme des Werkstückes. Die hohe Endübersetzung bringt bei geringem Kraftaufwand große Spannkräfte. Die Selbsthemmung in der Spannstellung verhindert das Öffnen des Spanners durch die Bearbeitungskräfte. Die Wahl der richtigen Spannergröße ist von den Kräften abhängig (siehe Tabellen). Die Kräfte werden in kN angegeben und unterscheiden sich in Haltekraft F1 oder F2.

Anwendungsgebiete: Die günstigen Kraft- und Bewegungsverhältnisse und die leichte Handhabung ermöglichen eine vielseitige Anwendung der Schnellspanner. Sie werden in der Metallindustrie zum Bohren, Schweißen, Biegen, Schleifen, Prüfen und Montieren genauso vorteilhaft eingesetzt wie in der Holz- und Kunststoffbearbeitung in Leim-, Bohr-, Schneid- und Fräsvorrichtungen.

Die Spannkraft ist die Kraft, die beim Schließen des Spanners vom Spannarm auf das Werkstück ausgeübt wird. Im Gegensatz zu den Pneumatikspannern lassen sich bei den Handspannern die Spannkräfte nicht angeben, da sie von der Bedienungsperson abhängig sind.

Die Haltekraft ist die Kraft, die der geschlossene Spannarm den am Werkstück auftretenden Bearbeitungskräften entgegensetzt und ohne bleibende Verformung aushält. Sie ist größer als die Spannkraft, da bei geschlossenem Spanner beim Zurückdrücken der Hebeltotpunkt überwunden werden muss.

Druck- und Zugspanner (Schubstange und Handhebel gleichlaufend). Lange Schubstangenführung mit Befestigungsgewinde und Mutter. Verzinkt und passiviert. Niete aus rostfreiem Stahl. Hebelteile und Schubstange aus Vergütungsstahl. Lagerstellen gefettet. Handgriff aus rotem, ölbeständigem Kunststoff. Handhebel in beliebiger Winkelstellung zur Grundfläche drehbar. Komplett mit vergüteter, verzinkter Andrückschraube. Der Spanner kann ohne den Winkelfuß an Blechwänden befestigt werden oder im Vorrichtungskörper mit seinem Gewinde eingeschraubt werden.
*Destarco Baumaß.

Eigenschaften
Gewicht:	900
Größe:	5
Haltekraft F1 in kN:	4,5
Haltekraft F2 in kN:	4,5
Hub:	40
Andrückschraube:	M12 x 50
